一种拆卸、安装方便的矿用风门

作者:矿用风门 发布时间:2020-12-16 15:37:19点击:
拆卸、安装方便的矿用风门,该风门能够按照需要调节风量大小,待风门需移动位置时可快速拆卸,并在新的位置重新组装,实现循环利用,达到提高工作效率、节省投资成本的目的。
可拆卸矿用风门型主要包括封板1、门框2和门板3。其中,门板3由多个矩形框架4拼接而成,相邻矩形框架4之间通过螺栓连接,每个矩形框架4的内部安装有挡风气囊5。

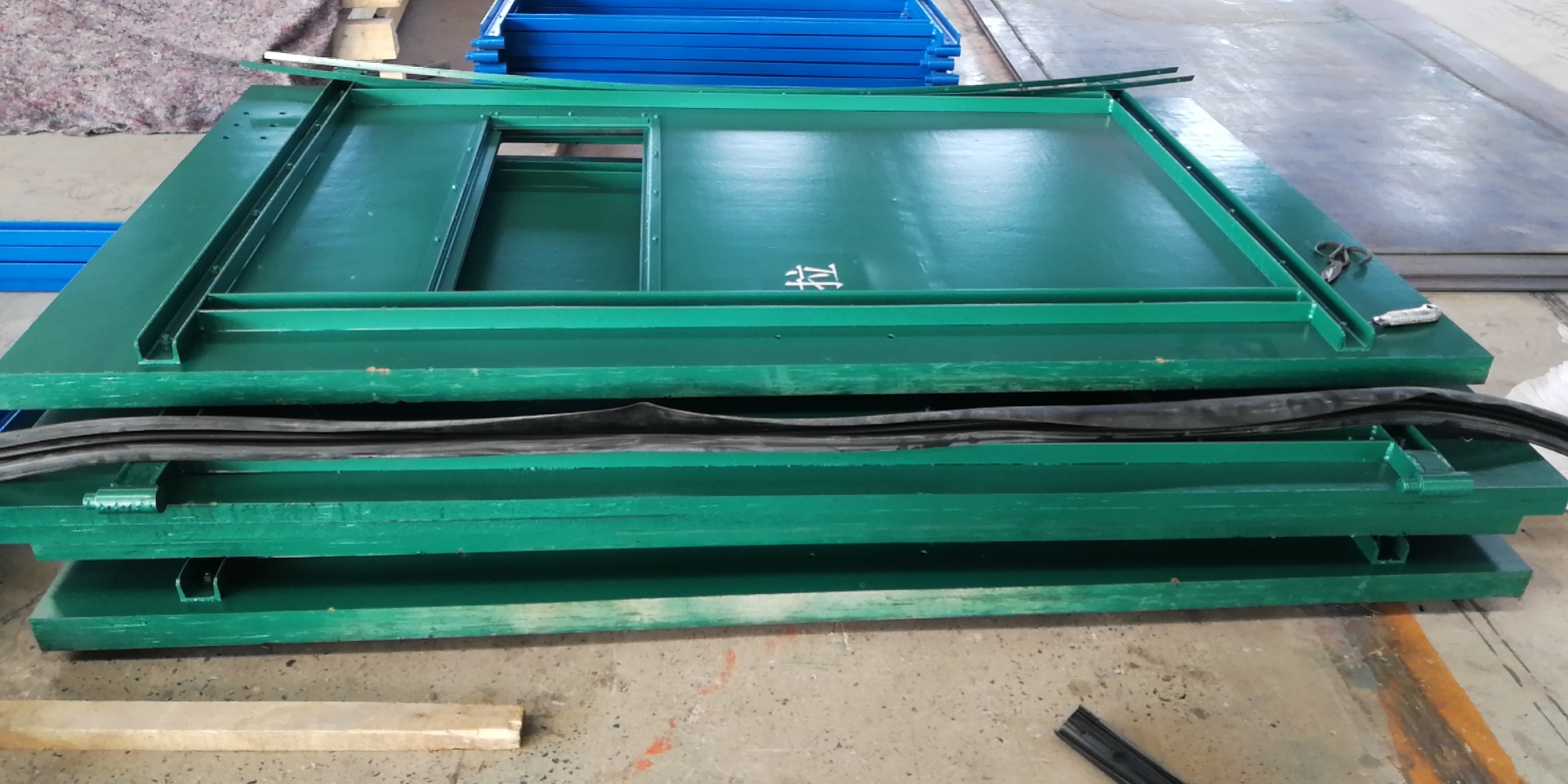

拆卸、安装方便的矿用风门
矩形框架4可以是正方形形状,采用金属材料制成,各矩形框架4的形状和大小相同,矩形框架4的每个边按照五等分的原则预留四个六角螺栓孔,矩形框架4内安装可充气的挡风气囊5,挡风气囊5充气后可直接卡在矩形框架4内,排气后固定在矩形框架4的一侧,通过挡风气囊5的充气、排气可以调节矩形框架4的通风面积。将矩形框架4和挡风气囊5组成安装单元,根据巷道尺寸大小,将若干个安装单元通过六角螺栓连接在一起,制成左右两扇门板。挡风气囊5由软质半透明橡胶材料制成,以便风门两侧车辆观测对面情况。巷道顶部为弧形,安装单元无法安装,可采用封板I进行封堵,封闭顶部漏风空间。将两扇门板分别安装在门框的左右两侧立柱上,构成可开启和关闭的风门。通风系统正常运行时,两扇门板处于关闭状态,根据通风系统的运行要求,通过控制挡风气囊5的充气个数和单个挡风气囊5的充气量调节风门的通风量。在图2中,左侧挡风气囊5的充气量较少,安装单元的通风量较大,而右侧挡风气囊5的充气量较多,安装单元的通风量较小。当人员或设备通行时,可临时开启两扇门板。

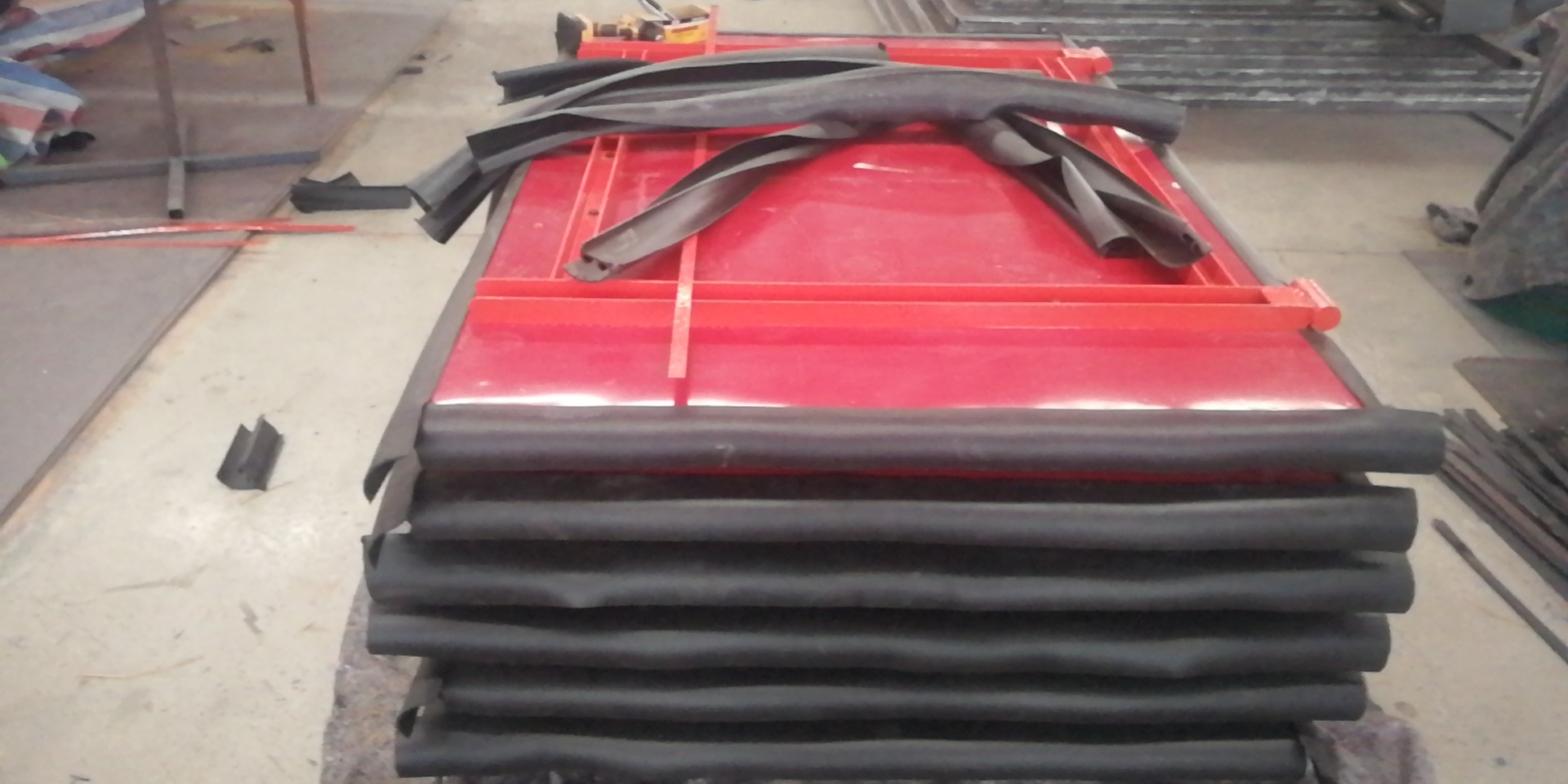

拆卸、安装方便的矿用风门
易于拆装的矿用风门,构成中包括门框(2)和两扇门板(3),所述门框(2)的两个立柱对称安装在矿山巷道的两个侧壁上,两扇门板(3)分别与门框(2)的两个立柱转动连接,其特征是,每扇门板(3)均由多个结构相同的矩形框架(4)拼接而成,每个矩形框架(4)的内侧设有挡风气囊(5)。2.根据权利要求1所述的一种易于拆装的矿用风门,其特征是,两扇门板(3)的上方设有垂直于巷道走向的封板(1),所述封板(I)的上沿与巷道的顶部固定连接。3.根据权利要求1或2所述的一种易于拆装的矿用风门,其特征是,所述挡风气囊(5)固定在对应矩形框架(4 )的上横梁的内侧。4.根据权利要求3所述的一种易于拆装的矿用风门,其特征是,同一扇门板(3)的相邻矩形框架(4)之间通过螺栓连接。5.根据权利要求4所述的一种易于拆装的矿用风门,其特征是,所述矩形框架(4)为正方形框架。
