无压平衡风门的组成和安装

作者:矿用风门 发布时间:2020-10-06 15:34:14点击:
无压平衡风门是目前煤矿井下较为理想的一种风门。它打破了老式传统风门的结构形式,把作用在两扇风门上的风压通过连杆机构将其转化为一种内力,使得风门的开启只克服配重和门的摩擦力。该风门由两道无压风门及两套相互连锁的气控装置和驱动装置构成。它同时控制两道风门打开和关闭,且能够实现两道风门相互闭锁

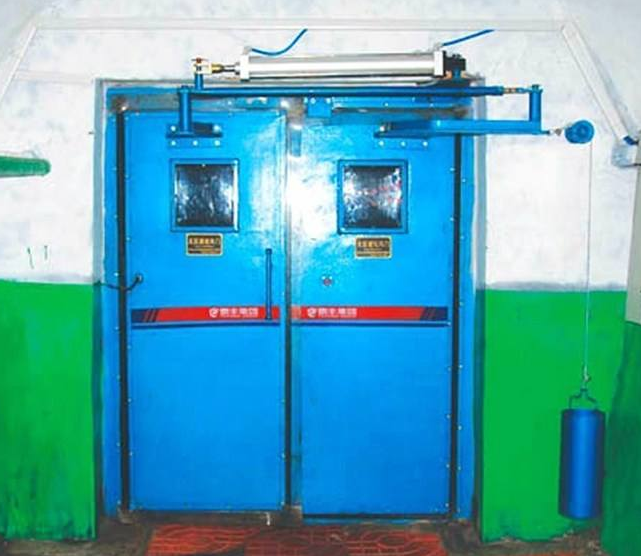

无压平衡风门

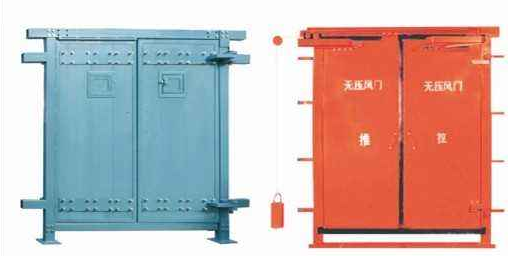

无压平衡风门组成部件
风门组成:门扇、门框竖框、门框横框、门框底框、直拐臂、弯拐臂及机械连杆,如图 2 所示。
无压平衡风门安装
无压平衡风门安装
(1)风门框安装:风门框四角用螺丝固定,通过测量水平及对角长度,确定风门框组装工艺,方便快捷。
(2)风门扇安装:利用一个上翘支架固定两个滑轮改变起轮改变起吊方向,使用一根直径准9mm 的钢丝绳,一端连接固定风门螺栓,另一端焊接一个挂钩,如图 3 所示。当安装风门时,将上翘支架底座使用螺栓固定在风门上框中部,将钢丝绳一端的固定风门螺栓与风门上的螺栓孔拧紧栓牢,钢丝绳通过上翘支架的滑轮组后,由人员将风门拉起至风门与风门框关闭严密,到位后将钢丝绳另一端的挂钩挂至巷帮锚杆或钢筋梯上,保证风门不会松动。如果有个别门轴的螺栓不适,只需人员在风门侧面利用撬棍进行适度调整,即可将风门完全装入风门框内。
