手动无压风门

手动无压风门主要由门框、门扇、分离式合页密封胶条、密封条压板、连杆平衡机构(支撑大小臂可调拉杆)以及导向滑轮、钢丝绳、风门联控配重等部分组成。

在线订购
产品详情

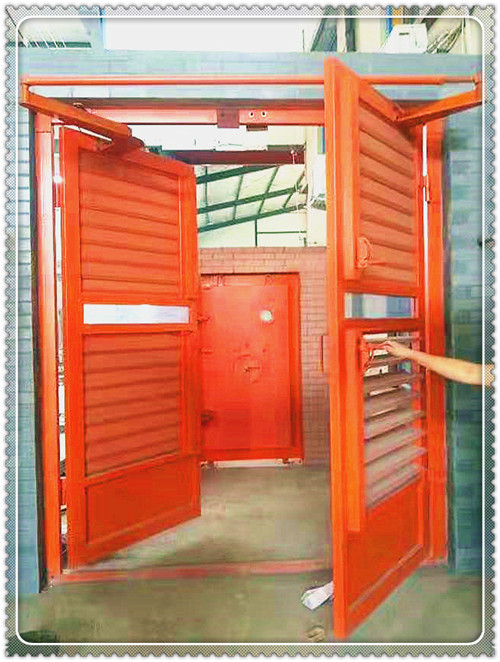

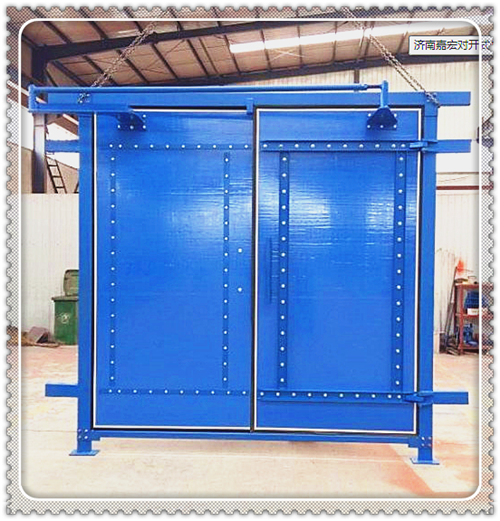

    手动无压风门主要由门框、门扇、分离式合页密封胶条、密封条压板、连杆平衡机构(支撑大小臂可调拉杆)以及导向滑轮、钢丝绳、风门联控配重等部分组成。门框选用10#槽钢和乙45 *5角钢制作,门框立柱与横梁之间用3条螺栓连接;门扇边框及中间衬筋均用差50* 5角钢对焊成方钢两表面断焊b3mm的钢板;合页的转轴部分焊接在门框上合面的轴套焊接在门扇侧面,抬起门扇垂直将合页套穿人门框的合页轴即可完成装配;上下两合页之间门框与门扇的缝隙用巾48的钢管填充(挡风钢管);门框、门扇两面的边缘部分均有密封压板。两门扇支撑大臂和小臂分别用螺栓固定在左右门扇的上方,两支撑臂之间用可调拉杆联接。每套风门分为两道门,间隔在20m左右;每道风门均为双扇结构,两扇风门异向开启,通过连杆机构和支撑臂实现联动,改变连杆长度可以调整风门的严密度。

手动无压风门

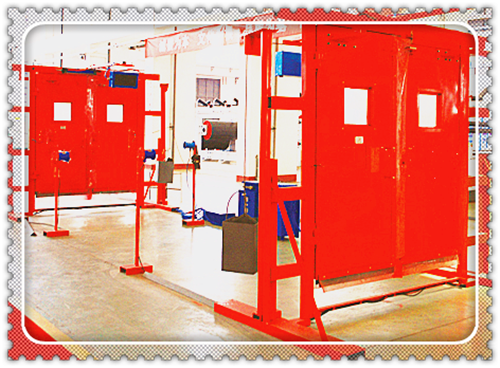

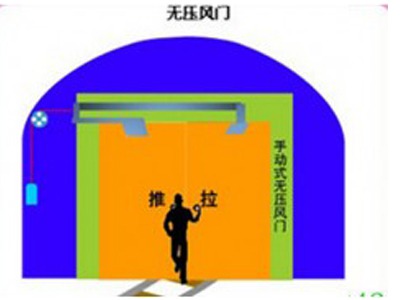

手动无压风门的平衡原理:
手动平衡无压风门左右两扇门通过支撑臂及连杆机构连成一个整体。当推动右门扇向前运动时,左扇门在连杆的带动下向后运动,这样打开风门的阻力 F只有启动风门的气动力和配重的重力,因为风压差作用在右风门上的力F2等于作用在左风门上的力FI,而两力通过连杆相互抵消,这样两扇门上所受到的压力得到了平衡,故称为无压风门。
无压风门采用压力平衡原理,通过连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭,风门关闭后使两扇风门边的密封胶条严密接触,具有良好的防漏风效果。由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡,风门开启或关闭的力量大小取决于配重的重量(配重重量一般在20±5kg之间),从而保证了风门打开时省力、方便、灵活。如图2所示,由于两扇风门的面积大小近似相等,则作用在两扇风门上的矿井负压也大小相等,即FI。F2,调整连杆机构可以使得两扇风门紧密接触,风门处于关闭状态,则作用于单扇门上的正反力矩相等。
手动无压风门
手动无压风门的创新性特点:
1.开启风门力量小
无压风门由于每组风门由两扇小风门组成,在开闭其中一扇风门时无论开闭方向如何,另一扁风门异向开闭,此时释放了压力,极易开闭,开闭风门的力量与风压大小及风量方向无关;而老式风门门扇笨重,在巷道负压较大的情况下很难开启,需要2、3人同时推动方可开启。
2.不需设置反向风门
每套无压风门有两组风门组成,双向隔风,无须再设反向风门;老式风门由于受巷道负压的影响,必须安设反风门,以便在风流倒向时使用,每组有正反两扇风门既由两组四扇风门组成。
3.漏风量极小
无压风门的门框与门扇、门扇中缝、门扇与巷道底平面之间均采取双面胶条密封,因此漏风量很小。而老式风门有时为了减少开启压力,会在风门上方安设小风门这样增加了风门的漏风量。无压风门在重锤的作用下,两风门之间可实现相互闭锁,不会出现风门不能关闭或关闭不严现象而造成风流短路的问题
4.使用寿命长
无压风门系统简单,坚固耐用,不会在频繁的开闭过程中而损坏风门;老式风门由于难以开启,人们常常用重物撬容易造成风门的损坏。
5.开闭灵活、安全可靠
无压风门使用的压力平衡原理,关闭平稳,安全可靠;无压风门每组风门有两扇门打开时断面积较老式风门单扇门打开的面积大,容易行人、通车过料,不容易碰撞风门而且老式风门则由于风门压力大难以开启容易造成夹伤行人的事故,安全性能较无压风门差些
6.阻燃性能好
手动无压风门的整个材料由铁制品制成防火性能好,能有效阻断皮带运输巷可能发生的火灾,防止火灾及有害气体进人其它巷道,防腐、防潮性能也较好,且强度大,不易变形·老式风门的门腿子由方木做成,防腐、防潮性能较差长时间使用易坏,需要更换。
