避难硐室可为逃生人员提供一个保障生命安全的密闭空间,作为生命保障的第一道关卡-避难硐室的防护密闭门,直接关系着进入避难硐室后工作人员的生命安全,是能否等待救援人员到来,安全脱离矿难的第一道保障,对外能够抵抗爆炸冲击、抵御高温、隔绝气体,为实现救援起着至关重要的作用。现有井下避难硐室防护密闭门结构若要提高结构抗爆能力,主要以加厚门板用料,或减小门板尺寸,或加大门板背部横纵矩形加强筋截面面积等方式实现,虽然也能提高一定的抗冲击能力,但因用钢量大,存在产品重量大,成本高等缺陷。
避难硐室防护密闭门结构,解决了现有避难硐室防护门重量较重,用材消耗较多的问题,设计合理,结构紧凑,门体有多个钢板叠加构成,同样厚度的门体节省材料,质量较轻,多个钢板之间设有螺杆连接,钢板与多个螺栓连接为一体,组成的门体牢固,抗压力强,如果当外层钢板被挤压变形需要打掉多个螺栓的螺纹,这样对挤压的压力起到削弱缓冲的作用,提高门体防爆的安全型。
避难硐室防护密闭门技术方案:
避难硐室防护密闭门结构,包括门体,门体内壁边缘设有橡胶密封圈,门体中间设有操作手柄,操作手柄上设有传动机构,传动机构与连杆连接,操作转动时,通过连杆将橡胶圈压紧密封,所述的门体有多个钢板依次叠加成形,每个所述的钢板上均设有多个螺栓连接孔,多个钢板之间通过螺栓连接,相邻钢板之间设有2-lOcm空隙,螺栓与最后一层钢板之间密封焊接,多个钢板组成的门体整体外围通过钢板密封焊接连接。相邻所述的钢板之间空隙设有纵向和横向的固定挡板。与已有技术相比,
避难硐室防护密闭门效果如下:
避难硐室防护密闭门门体有多个钢板叠加构成,同样厚度的门体节省材料,质量较轻,多个钢板之间设有螺杆连接,钢板与多个螺栓连接为一体,组成的门体牢固,抗压力强,如果当外层钢板被挤压变形需要打掉多个螺栓的螺纹,这样对挤压的压力起到削弱缓冲的作用,提高门体防爆的安全型。

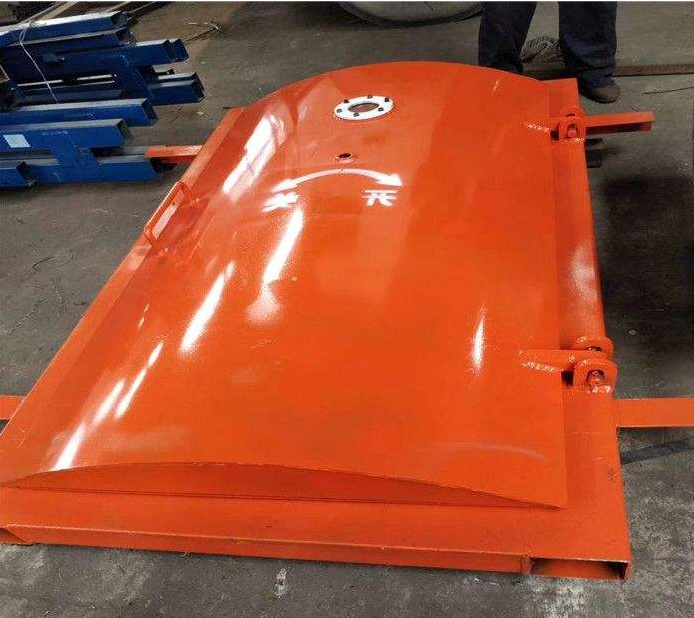

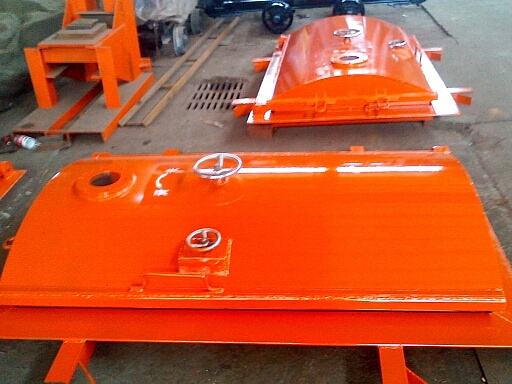

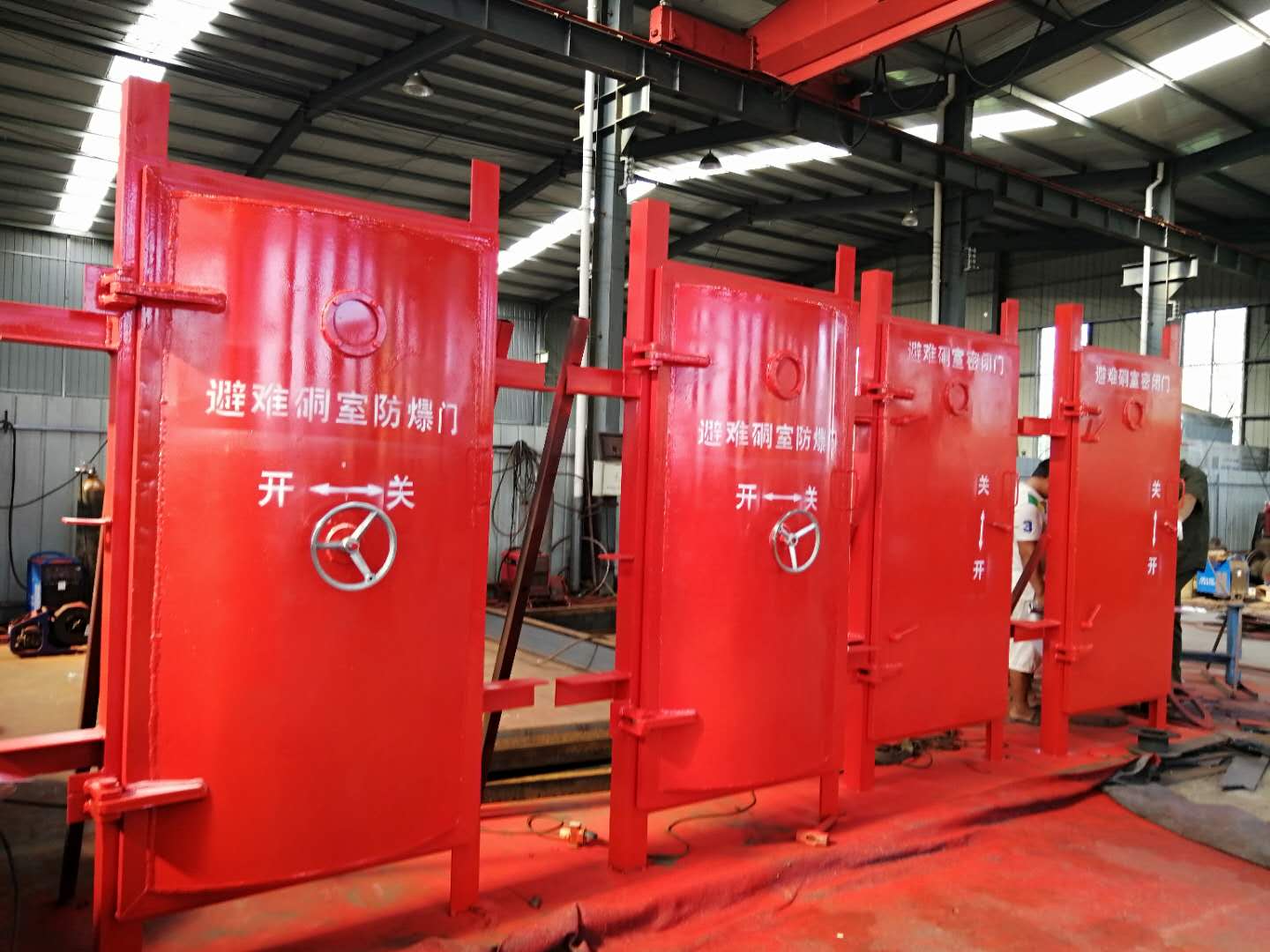

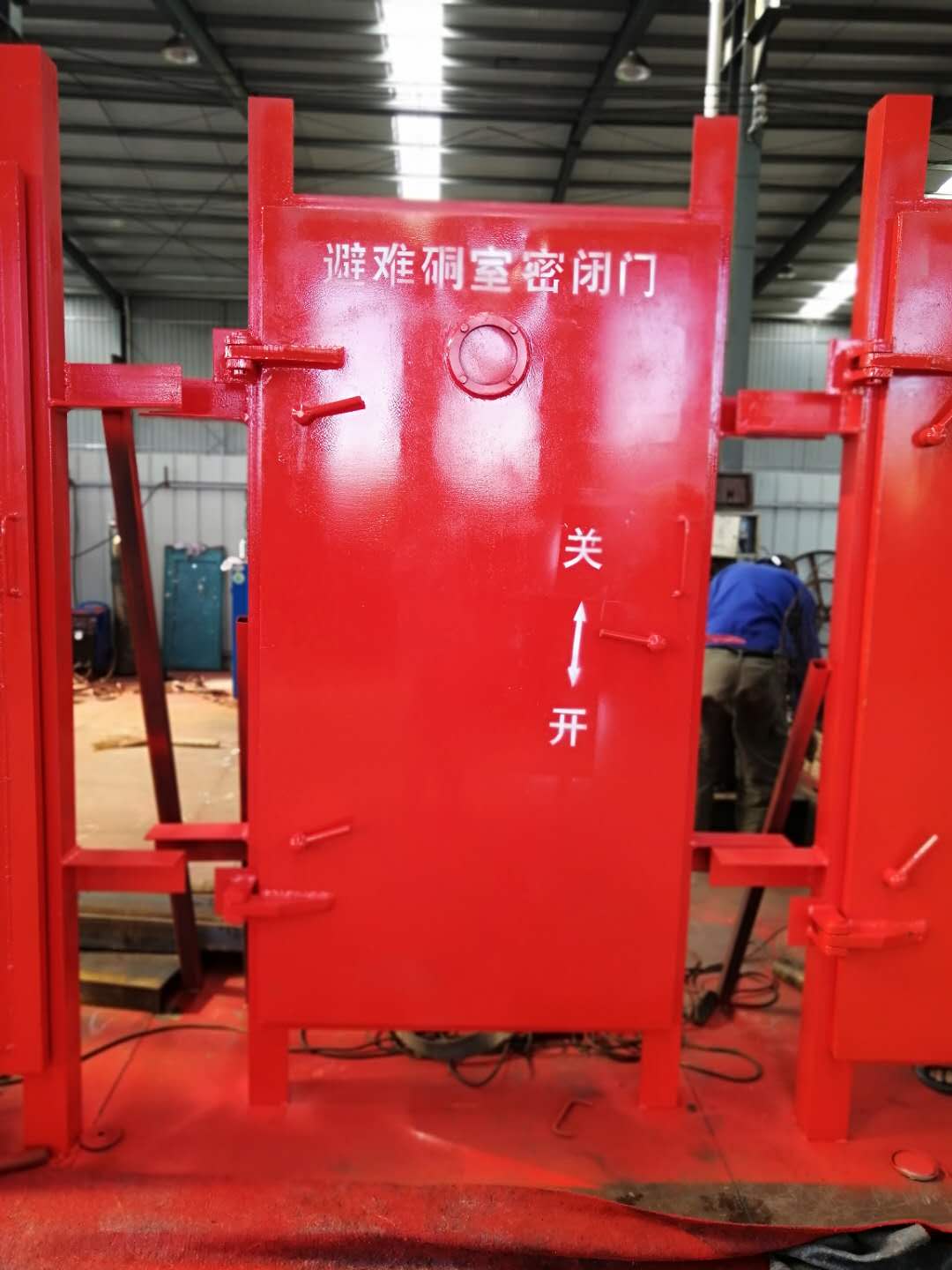

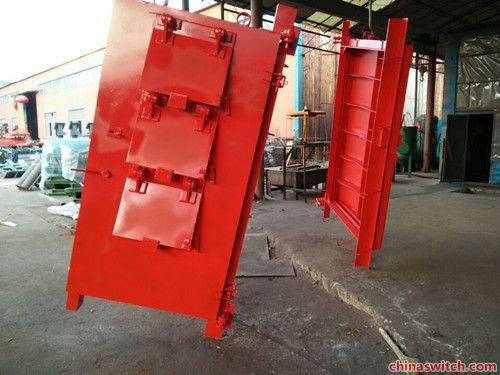

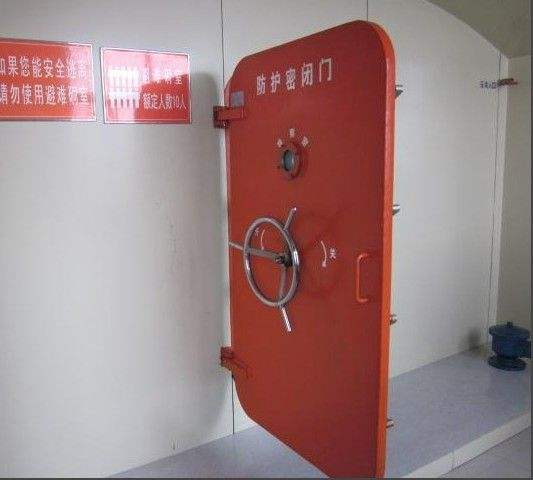

避难硐室防护密闭门结构
1,门体I内壁边缘设有橡胶密封圈,门体中间设有操作手柄
2,操作手柄上设有传动机构
3,传动机构与连杆
4,连接,操作转动时,通过连杆将橡胶圈压紧密封,所述的门体有多个钢板5依次叠加成形,每个所述的钢板上均设有多个螺栓连接孔501,多个钢板之间通过螺栓6连接,相邻钢板之间设有2-lOcm空隙,螺栓与最后一层钢板之间密封焊接,多个钢板
5,组成的门体整体外围通过钢板密封焊接连接。门体有多个钢板叠加构成,同样厚度的门体节省材料,质量较轻,多个钢板之间设有螺杆连接,钢板与多个螺栓连接为一体,组成的门体牢固,抗压力强,如果当外层钢板被挤压变形需要打掉多个螺栓的螺纹,这样对挤压的压力起到削弱缓冲的作用,提高门体防爆的安全型。相邻所述的钢板5之间空隙设有纵向和横向的固定挡板7,进一步提供了门体抗压力。
避难硐室防护密闭门结构,包括门体,门体内壁边缘设有橡胶密封圈,门体中间设有操作手柄,操作手柄上设有传动机构,传动机构与连杆连接,操作转动时,通过连杆将橡胶圈压紧密封,其特征在于:所述的门体有多个钢板依次叠加成形,每个所述的钢板上均设有多个螺栓连接孔,多个钢板之间通过螺栓连接,相邻钢板之间设有2-lOcm空隙,螺栓与最后一层钢板之间密封焊接,多个钢板组成的门体整体外围通过钢板密封焊接连接。
